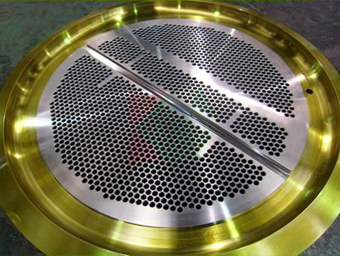

產品名稱：管板
產品圖號：1118S-E6345
產品材質：HSn62-1+16MnIII
產品重量：2510kg
產品規格：Φ1324×δ250mm
管板孔數：1171
管孔直徑：25.25mm
孔徑公差：0-0.10mm
出品單位：常州市康德盈安精密機械有限公司
技術說明
1.鍛件基層的制造和檢驗符合JB4726-2000《壓力容器用碳素鋼和低合金鋼鍛件》中III級規定。
2.復合件應符合NB/T47002.4-2009《銅-鋼復合板》中的B1級規定。
3.管板鉆孔前應按JB/T4730.3-2005進行超聲檢測，并符合I級規定。
4.管板密封面與軸線垂直，垂直度允差為0.300mm。
5.管孔嚴格垂直于管板密封面，垂直度允差為0.06mm。
6.管板鉆孔后≥96%的孔橋?qū)挾缺仨?span style="FONT-FAMILY: Times New Roman; FONT-SIZE: 15px">≥7.86mm，允許最小孔橋?qū)挾葹?span style="FONT-FAMILY: Times New Roman; FONT-SIZE: 15px">4.48mm，不超過4%的孔橋數。
7.螺栓孔中心圓直徑和相鄰兩螺栓孔弦長允差為±0.6mm,任意兩螺栓孔弦長允差為±1.5mm。
8.除注明外，加工面自由尺寸公差按GB/T1804-2000中的m級精度。
本公司是專業生產加工三、四類壓力容器和單雙管板的制造商，公司經過不斷的自主研發和創新，現已突破傳統管板加工工藝，采用先進的數控加工中心，結合自主研發的加工工藝及刀具，以高精度、高效能、優惠的價格承接國內外火電、核電、海水淡化、海鹽、化工、石化的壓力容器、熱交換器、冷凝器、氨冷器、酸乙烯合成反應器等各類不銹鋼、碳素鋼、合金結構鋼、鈦合金、鋁合金、銅合金高厚度大直徑管板、法蘭、鍛件及隔板、折流板、復合板的深孔加工業務。
|
